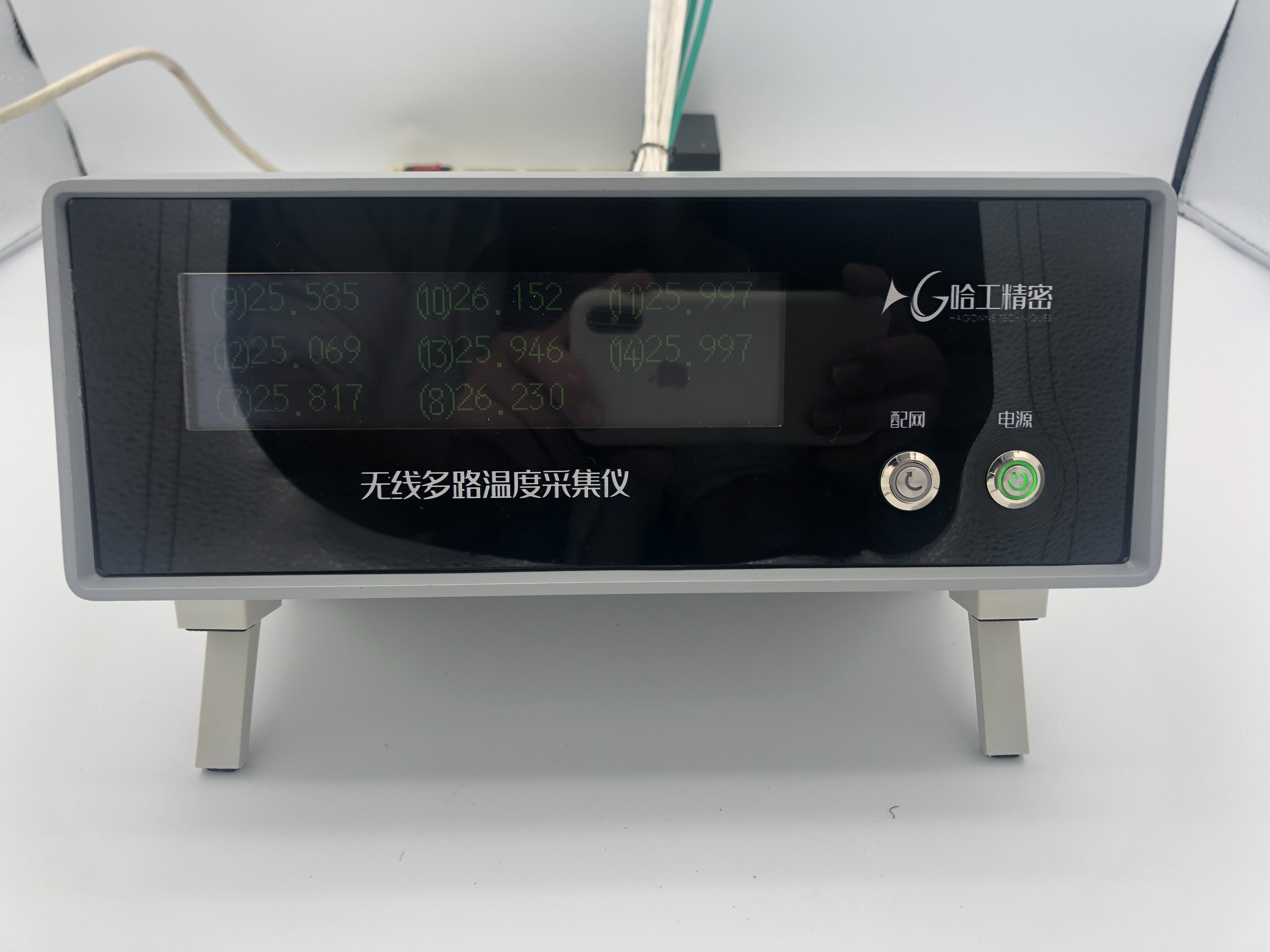

无线多路温度采集管理系统

无线多路温度采集管理系统是由我公司长期从事热工计量测试仪器的研发团队开发。其主要用于恒温恒湿箱(房)、高低温试验箱，老化试验箱，干燥箱，培养箱，水泥养护箱(室)，盐雾腐蚀试验箱，恒温水/油槽，冰箱、冷藏库，箱式电阻炉，高温定炭炉……等温度试验设备的温度参数的检定或校准及管理。
在电子行业可应用于电路板温升试验、环境试验设备温度参数监控，减小了温场检测的工作量，降低了劳动强度，操作规范化，减小测量结果误差,便于企业设备档案数据库管理。是计量、质检、医药、电子等行业实现温度参数校准的理想选择，几乎可以用于所有与温度、湿度两个参数相关的计量器具或仪器设备的检测校准。
该系统以PT100作为测温元件，进行多通道温度测量，实现对仪器的有效温度区域的温度偏差、均匀度及波动度等进行测试，通过无线传输将数据传输到物联网平台进行数据处理和应用。

主要特点

l 操作简单实用，测试过程自动进行；
l 无线多路温度采集仪可同时连接最多16通道四线制铂电阻。铂电阻通道分辨率为0.001℃，准确度为±(0.1~0.2)℃，相对湿度测量准确度为±1.5％RH；
l 采用航空插头，方便插拔；
l 无线传输、云端存储；
l 物联网平台管理、超限报警、实时查看及管理。


技术指标

 温度测量指标

         仪器 温度测量指标见表3.1.

表3.1 仪器测量指标

产品定义

对于精确的温度感应，没有什么比PT100更好的了。电阻温度检测器 (RTD) 是温度传感器，其中包含一个电阻器，该电阻器的电阻值会随着温度的变化而变化，基本上是一种热敏电阻。在这个电阻传感器中，电阻实际上是一小条铂金，在 0°C 时的电阻为 100 欧姆，因此得名 PT100。
您还可以使用此传感器测量任何类型的可变电阻器，其电阻约为 100 欧姆（但范围可以从一半到两倍不等）与大多数 NTC/PTC 热敏电阻相比，PT 类型的 RTD 最稳定、最精确（但也更昂贵）。 PT100 多年来一直用于实验室和工业过程中的温度测量，并在准确度（更好）方面享有盛誉。热电偶）、可重复性和稳定性。
多路铂电阻（PT100）集成了单通道的优点，并可以满足客户多点测温的需求。

产品特点

目前，在电厂、水泥厂、钢厂、矿山以及沿海码头，长期运行的电机和轴承等设备经常会出现超温过热故障，严重时还可能造成整个设备的损坏，甚至导致人身事故的发生；所以必须实时检测这些设备的温度，高温时报警或者停机，以防止设备损坏。传统检测方法是电机或轴承厂家在其应用的设备上预埋多个PT100热敏电阻，然后使用PT100作为温度传感器，连接到其它监控设备生产厂家出产的专用温度检测仪上读取PT100温度。
传统的检测PT100仪器的电路原理主要是PT100的阻值随温度呈线性变化，使用恒流源产生的低温漂恒定值电流流过PT100，其两端电压亦呈线性，经过放大电路调整电压信号后，用ADC转换其电压值为数字值，再使用MCU读取该数值，经过运算后得出其所测点温度值。
但这种检测电路存在一个很大缺点，就是一套检测电路只能检测一个PT100热敏电阻，若一台电机预埋多个PT100以检测不同位置的温度，则与之相对应的需要安装同样数量的检测仪器，或者检测仪器中内置同样数量的检测电路，造成检测仪的高投入、低效率；且操作复杂，可靠性欠佳。
因此，提供一种结构简单，设计合理，操作简便，性能可靠，实用效果显著的采用多路PT100热敏电阻作为温度传感器的切换检测电路，成为该领域技术人员急待着手解决的问题之一。多路铂电阻是在单路的基础上集成多个铂电阻模块，同时获取多个通道的数据，实现多点测温。
