超声波物位计 FMU30简介和选型
5m超声波物位计 FMU30
FMU30-AAHEAAGGF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP
8m超声波物位计 FMU30
FMU30-AAHEABGHF
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AB] 传感器: 2"; 8m 液体/3.5m 固体; 0.35m
[GHF] 过程连接: 螺纹 ISO228 G2, PP
超声波物位计FMU30选型表
认证:
| AA | 非防爆场合 |
| BB | *ATEX II 1/2G Ex ia IIC T6 |
| 8A | *NEC(NRTL)/CEC(CSA) General Purpose |
| 8C | *NEC(NRTL)/CEC(CSA) IS Cl.I Div.I Gr.A-D |
| IB | *IEC Ex zone 0/1, Ex ia IIC T6 Ga/Gb |
| NB | *NEPSI zone 0/1, Ex ia IIC T6 Ga/Gb |
| TA | *TIIS Ex ia IIC T4 |
| 99 | 特殊型, 请定义TSP号 |
显示,操作:
| G | 无; 通过Commubox + FXA291 |
| H | 现场包络线显示,按键 |
| Y | 特殊型, 请定义TSP号 |
电气连接:
| E | 电缆密封套 M20, IP68 |
| F | 螺纹 G1/2, IP68 |
| G | 螺纹 NPT1/2, IP68 |
| Y | 特殊型, 请定义TSP号 |
传感器:
| AA | 1-1/2"; 5m 液体/2m 固体; 0.25m |
| AB | 2"; 8m 液体/3.5m 固体; 0.35m |
| YY | 特殊型, 请定义TSP号 |
过程连接:
| GGF | 螺纹 ISO228 G1-1/2, PP |
| GHF | 螺纹 ISO228 G2, PP |
| RGF | 螺纹 ANSI MNPT1-1/2, PP |
| RHF | 螺纹 ANSI MNPT2, PP |
| YYY | 特殊型, 请定义TSP号 |
附件包含:
| RA | UNI 法兰 2"/DN50/50, PP 最大 4bar abs 适用于 2" 150lbs/DN50 PN16/10K 50 |
| RB | UNI 法兰 2"/DN50/50, PVDF 最大 4bar abs 适用于 2" 150lbs/DN50 PN16/10K 50 |
| RC | UNI 法兰 2"/DN50/50, 316L 最大 4bar abs 适用于 2" 150lbs/DN50 PN16/10K 50 |
| RD | UNI 法兰 3"/DN80/80, PP 最大 4bar abs 适用于 3" 150lbs/DN80 PN16/10K 80 |
| RE | UNI 法兰 3"/DN80/80, PVDF 最大 4bar abs 适用于 3" 150lbs/DN80 PN16/10K 80 |
| RF | UNI 法兰 3"/DN80/80, 316L 最大 4bar abs 适用于 3" 150lbs/DN80 PN16/10K 80 |
| RG | UNI 法兰 4"/DN100/100, PP 最大 4bar abs 适用于 4" 150lbs/DN100 PN16/10K 100 |
| RH | UNI 法兰 4"/DN100/100, PVDF 最大 4bar ab 适用于 4" 150lbs/DN100 PN16/10K 100 |
| RI | UNI 法兰 4"/DN100/100, 316L 最大 4bar ab 适用于 4" 150lbs/DN100 PN16/10K 100 |
| R9 | 特殊型, 请定义TSP号 |
标记:
| Z1 |
位号 (TAG), 见附加说明 Please confirm marking separately. |
| 不锈钢位号 (52006326) | |
| 贴纸标签位号 (52006327) | |
| 客户提供牌子上打位号 (52006329) |

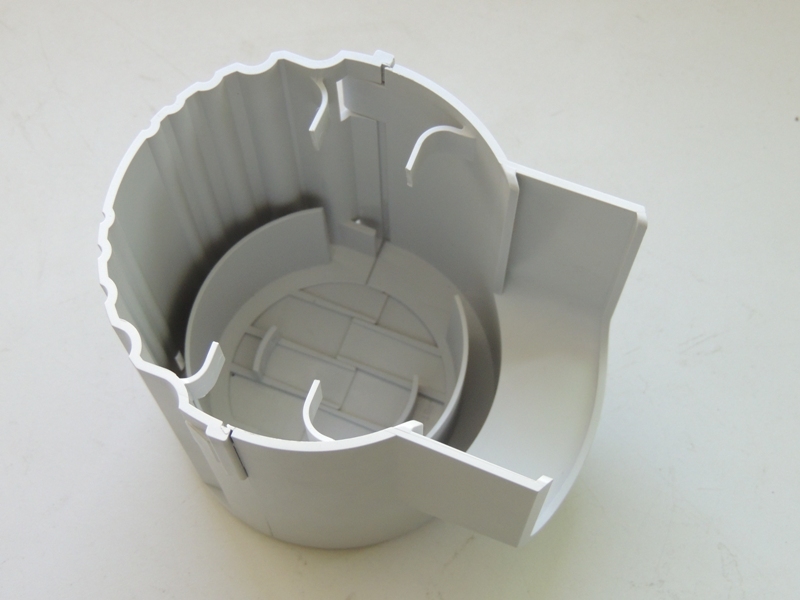

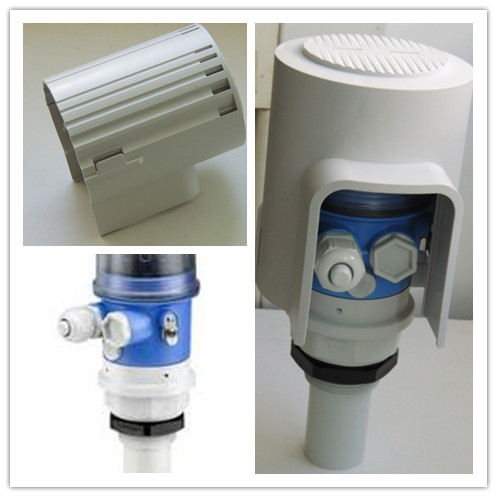

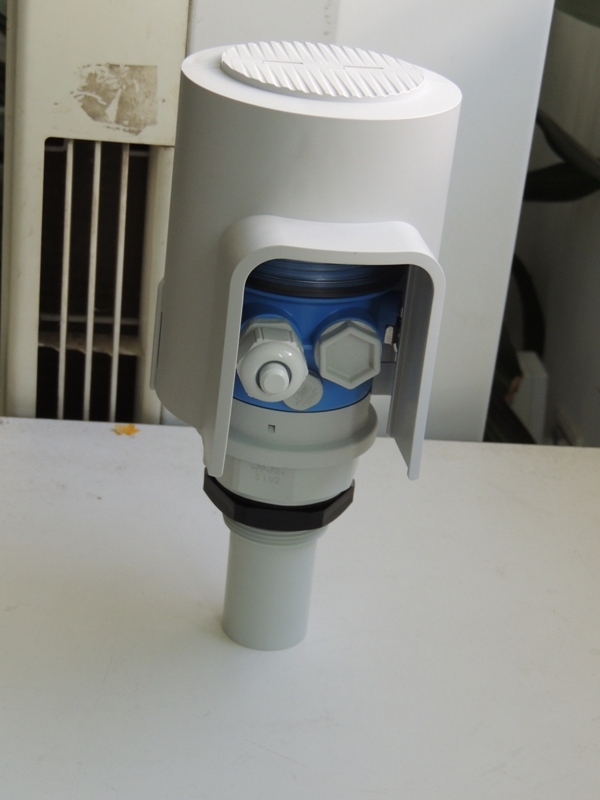

E+H超声波物位计FMU30的安装必备件遮阳防护罩
虽然FMU30探头部分防护等级是IP68，但变送器是IP66
FMU30超声波液位计安装在户外时一定要加装加遮阳
FMU30超声波液位计安装在户外如果不加遮阳防护罩太阳照射时
1、温度的变化超声波测量误差变大；
2、E+H超声波物位计FMU30工作的温度最高是60度，中午阳光直射，温度高于60度会引起仪表的损坏，
FMU30超声波液位计安装在户外如果不加遮阳防护罩
1、在雨水比较天，IP66防护等级不能完全保证没有雨水的渗漏进仪表变送器内，导致仪表的损坏！
